精密斜齿行星减速机-TM系列

TM系列：斜齿型cc结构高转矩高刚性高精度输出（高效率低噪音）低背隙定位斜齿型结构高扭矩高刚性高精度输出。

产品背隙：P2：标准背隙　P1：精密背隙
单段速比；3-10　双段速比；12-100

资料下载

电子样册 / 2D+3D图纸

产品规格

TM042

TM060

TM090

TM115

TM142

TM180

TM042高精密斜齿行星减速机

点击展开

点击关闭
TM042高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
精密斜齿行星减速机系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

高精密斜齿行星减速机产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

行星齿轮减速电机应用领域：精密型行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载
- TM042-L1-S2-P2-T（φ8-φ30-PCD46-M4-φ13）

  下载模型

  大小：632.87kb

  下载图纸

  大小：545.89kb

  预览图纸
- TM042-L2-S2-P2-T（φ8-φ30-PCD46-M4-φ13）

  下载模型

  大小：128.8kb

  下载图纸

  大小：635.0kb

  预览图纸
TM060高精密斜齿行星减速机

点击展开

点击关闭
TM060高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载
- TM060-L1-S2-P2-F(φ14-φ50-PCD70-M4-φ16)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM060-L1-S2-P2-F(φ14-φ50-PCD70-M5-φ16)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM060-L2-S2-P2-F(φ14-φ50-PCD70-M4-φ16)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM060-L2-S2-P2-F(φ14-φ50-PCD70-M5-φ16)-钛金-黑

  下载模型

  下载图纸

  预览图纸
TM090高精密斜齿行星减速机

点击展开

点击关闭
TM090高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载

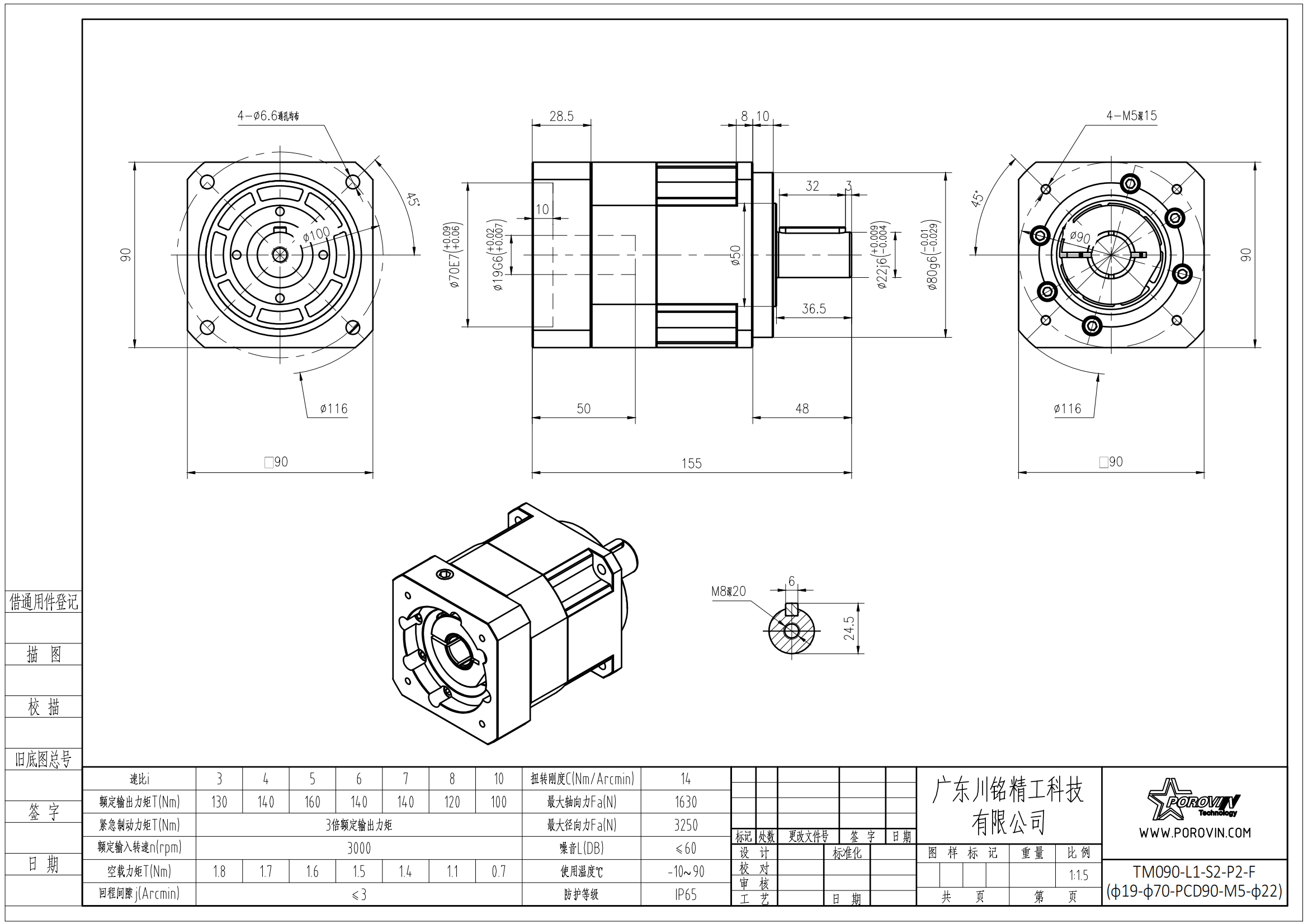

- TM090-L1-S2-P2-F(φ19-φ70-PCD90-M5-φ22)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM090-L1-S2-P2-F(φ19-φ70-PCD90-M6-φ22)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM090-L2-S2-P2-F(φ19-φ70-PCD90-M5-φ22)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM090-L2-S2-P2-F(φ19-φ70-PCD90-M6-φ22)-钛金-黑

  下载模型

  下载图纸

  预览图纸
TM115高精密斜齿行星减速机

点击展开

点击关闭
TM115高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题,会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载
- TM115-L1-S2-P2-F(φ22-φ110-PCD145-M8-φ32)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM115-L2-S2-P2-F(φ22-φ110-PCD145-M8-φ32)-钛金-黑

  下载模型

  下载图纸

  预览图纸
TM142高精密斜齿行星减速机

点击展开

点击关闭
TM142高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载
- TM142-L1-S2-P2-F(Φ35-Φ114.3-PCD200-M12-Φ40)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM142-L2-S2-P2-F(Φ35-Φ114.3-PCD200-M12-Φ40)-钛金-黑

  下载模型

  下载图纸

  预览图纸
TM180高精密斜齿行星减速机

点击展开

点击关闭
TM180高精密斜齿行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
② 精密行星架：行星臂架与输出轴采用一体式结构设计，前后轴承大跨距分布于箱体内，形成稳定的一体式结构。确保较高的扭转刚性和精度。通过行星架上的调整，调整轴向间隙。
③ 内齿圈：齿圈与输岀端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
＜整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。精密齿轮设计加工，具备低运转背隙、高效率、低噪音及长寿命的特点。
＜马达功率小型化，同时提高惯性负载的安定性与降低振动的优点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载
- TM180-L1-S2-P2-F(φ35-φ114.3-PCD200-M12-φ55)-钛金-黑

  下载模型

  下载图纸

  预览图纸
- TM180-L2-S2-P2-F(φ35-φ114.3-PCD200-M12-φ55)-钛金-黑
