高精密斜齿盘式行星减速机-TD系列

TD系列：整体设计可容许伺服马达高转速的输入，达到最大扭矩输出；可搭配圆形法兰面连接，大幅缩小安装的空间，兼具低运转背隙，高效率，低噪音及长寿命的特点。

产品背隙：P2：标准背隙　P1：精密背隙
单段速比；3-10　双段速比；12-100

资料下载

电子样册 / 2D+3D图纸

产品规格

TD047

TD064

TD090

TD110

TD140

TD200

TD255

TD047高精密斜齿盘式行星减速机

点击展开

点击关闭
TD047高精密斜齿盘式行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
高精密斜齿盘式行星减速机系列细节：
① 行星齿圈：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度本化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
② 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
③ 行星架：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

高精度减速机行星产品特点：
行星齿轮减速机<整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。可搭配圆形法兰面连接，大幅缩小安装的空间。
<兼具低运转背隙、高效率、低噪音及长寿命的特点。

斜齿减速机应用领域：斜齿轮减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

图纸下载

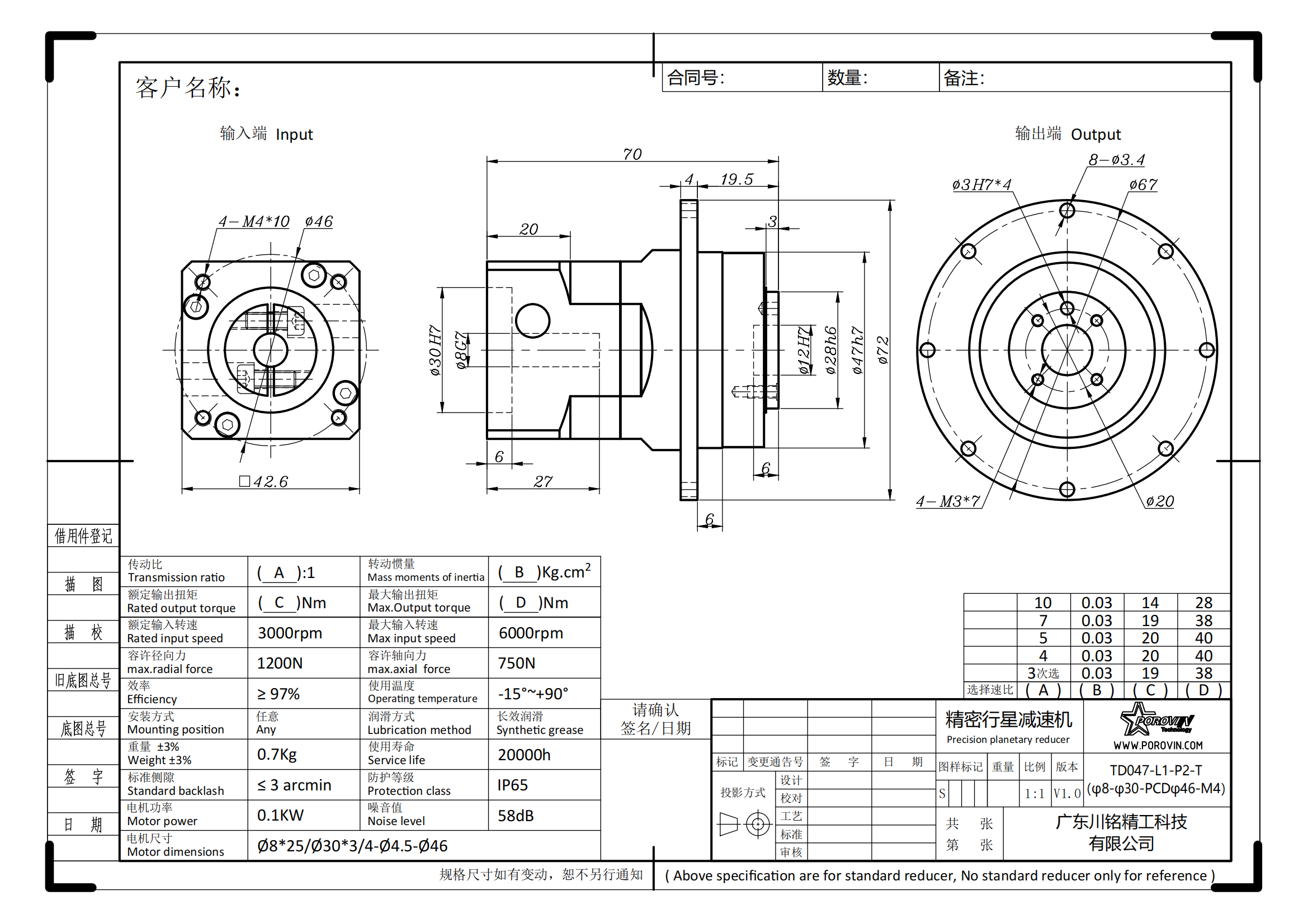

- TD047-L1-P2-T（φ8-φ30-PCDφ46-M4）

  下载模型

  下载图纸

  预览图纸
- TD047-L2-P2-T（φ8-φ30-PCDφ46-M4）

  下载模型

  下载图纸

  预览图纸
TD064高精密斜齿盘式行星减速机

点击展开

点击关闭
TD064高精密斜齿盘式行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 行星齿圈：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度本化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
② 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
③ 行星架：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
<整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。可搭配圆形法兰面连接，大幅缩小安装的空间。
<兼具低运转背隙、高效率、低噪音及长寿命的特点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

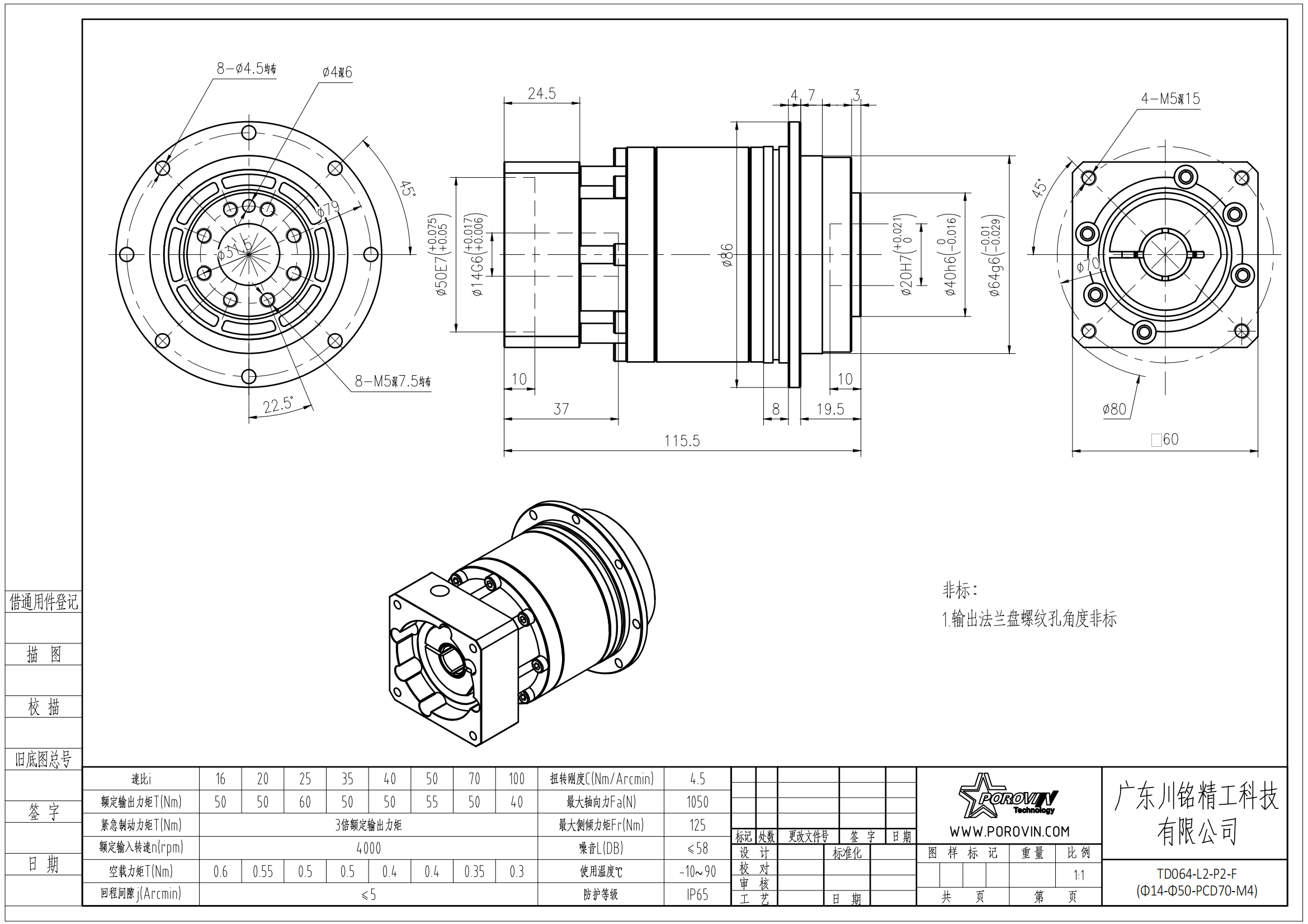

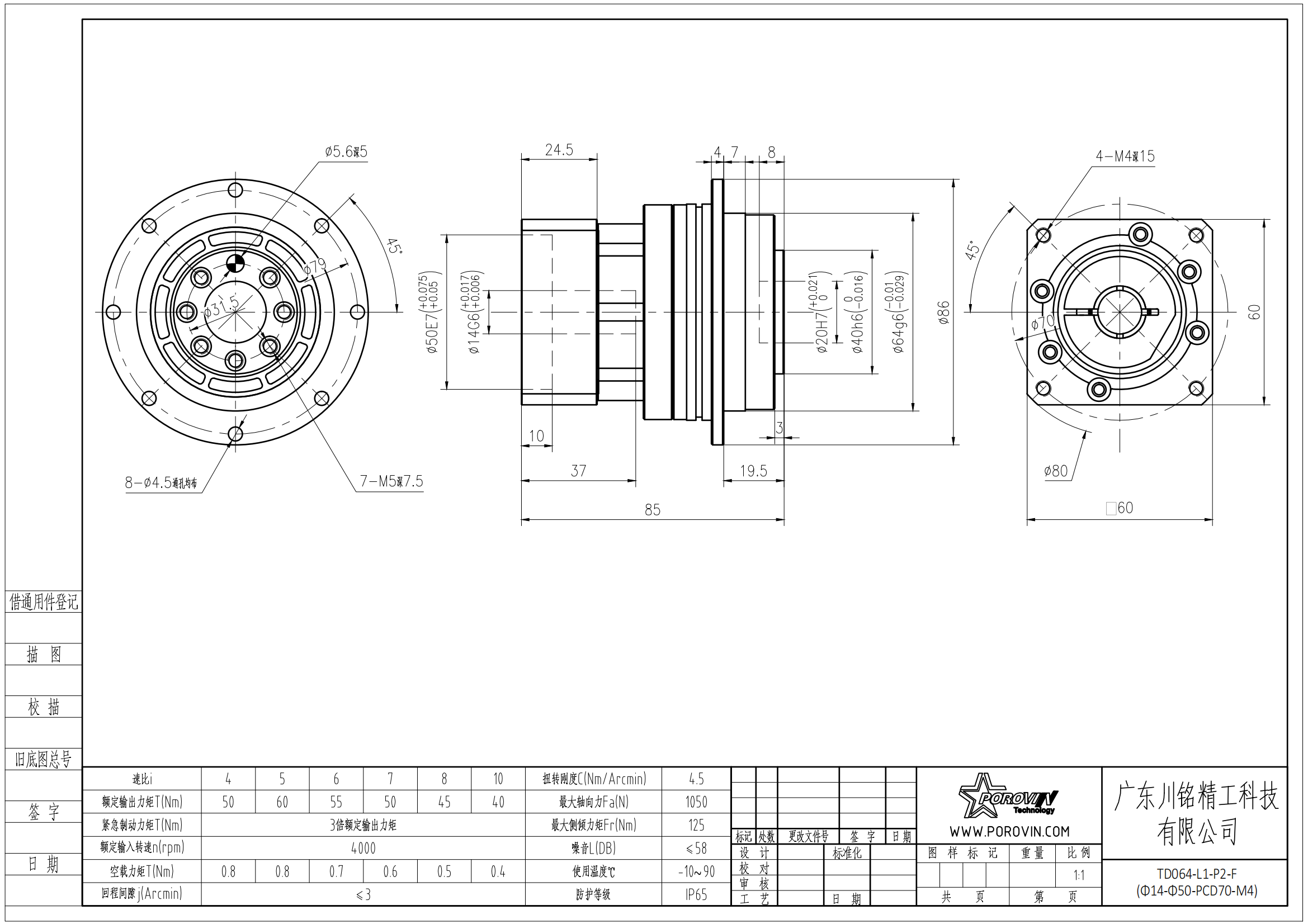

图纸下载
TD090高精密斜齿盘式行星减速机

点击展开

点击关闭
TD090高精密斜齿盘式行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 行星齿圈：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度本化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
② 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
③ 行星架：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
<整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。可搭配圆形法兰面连接，大幅缩小安装的空间。
<兼具低运转背隙、高效率、低噪音及长寿命的特点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

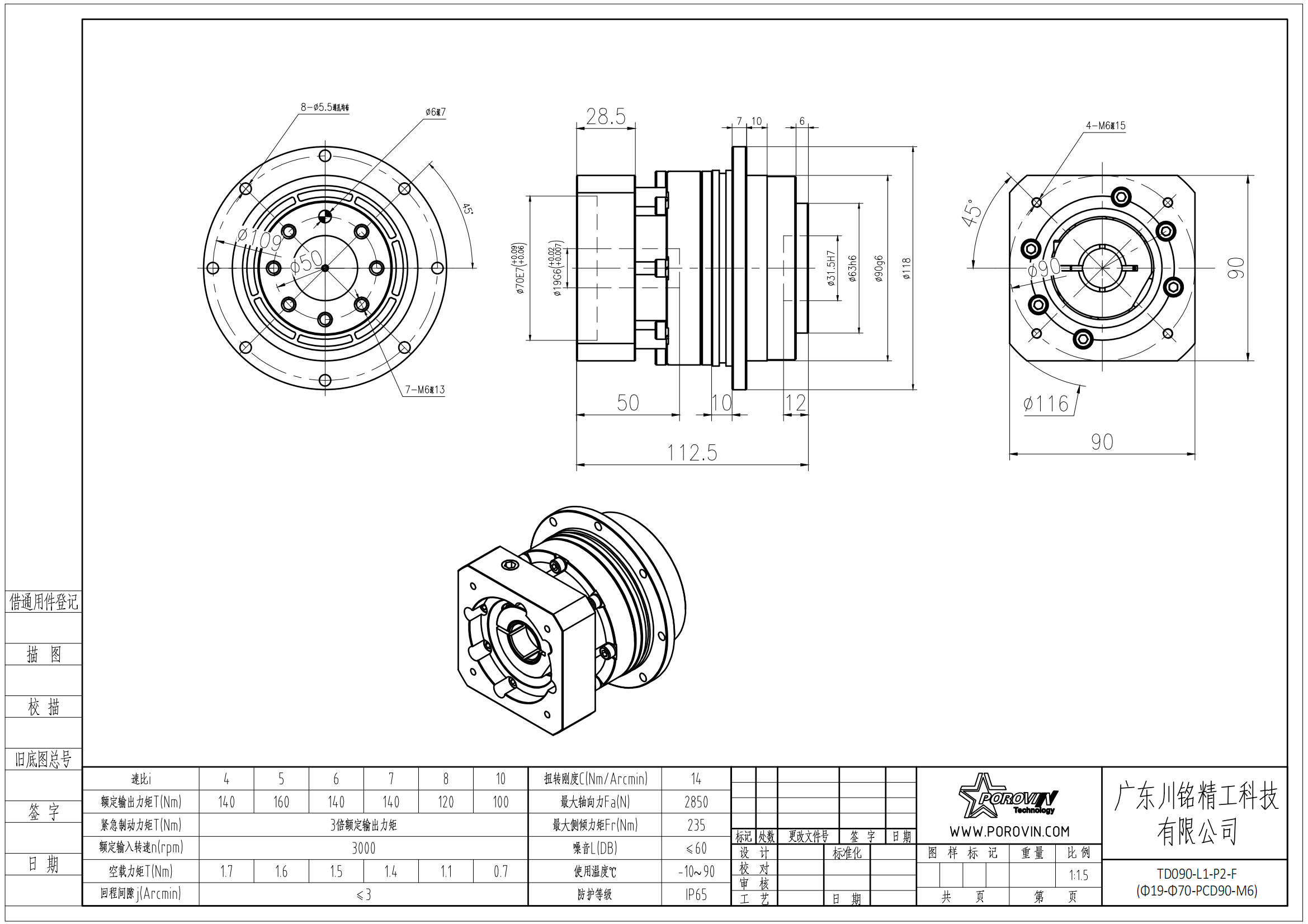

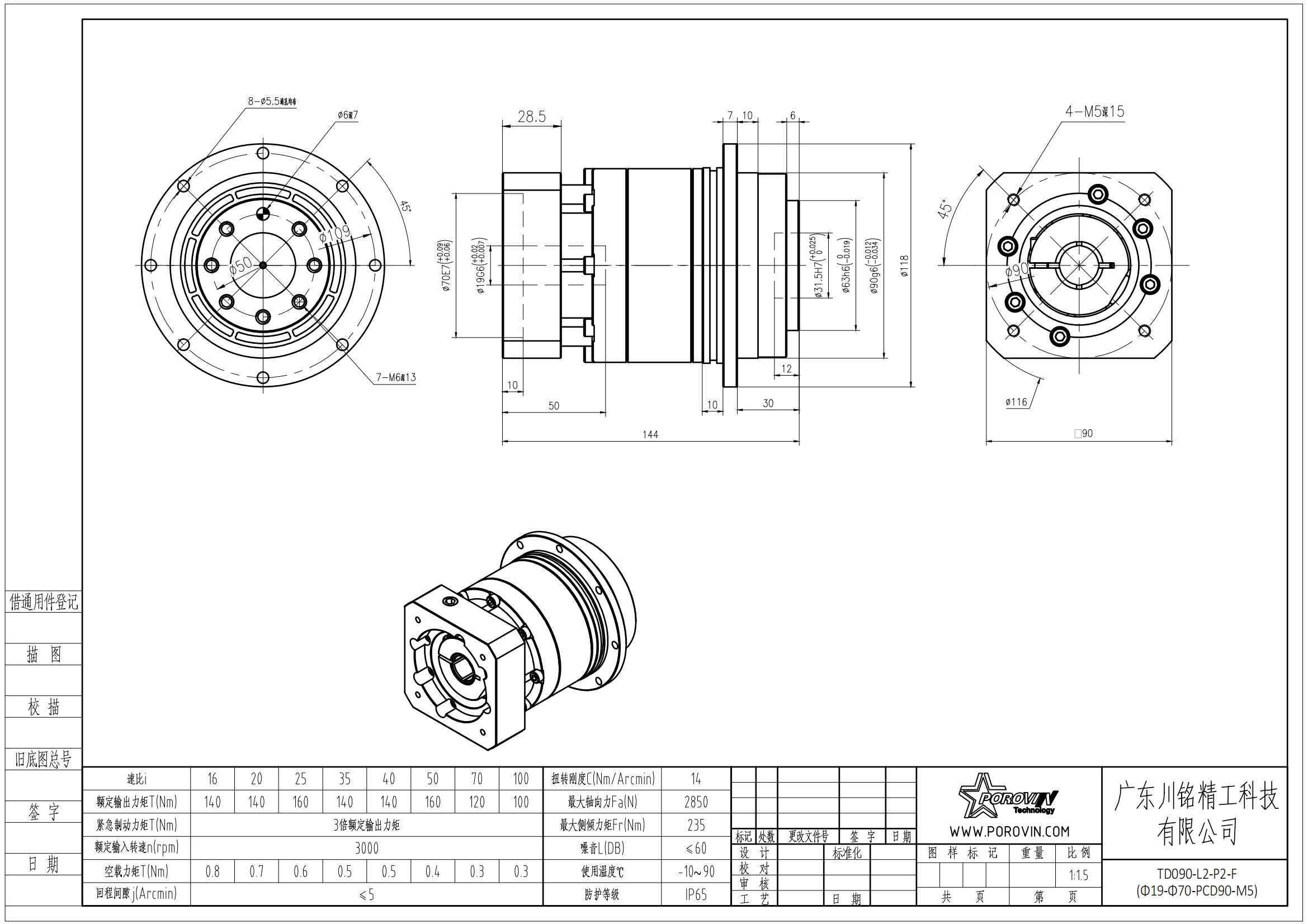

图纸下载
TD110高精密斜齿盘式行星减速机

点击展开

点击关闭
TD110高精密斜齿盘式行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 行星齿圈：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度本化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
② 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
③ 行星架：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
<整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。可搭配圆形法兰面连接，大幅缩小安装的空间。
<兼具低运转背隙、高效率、低噪音及长寿命的特点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

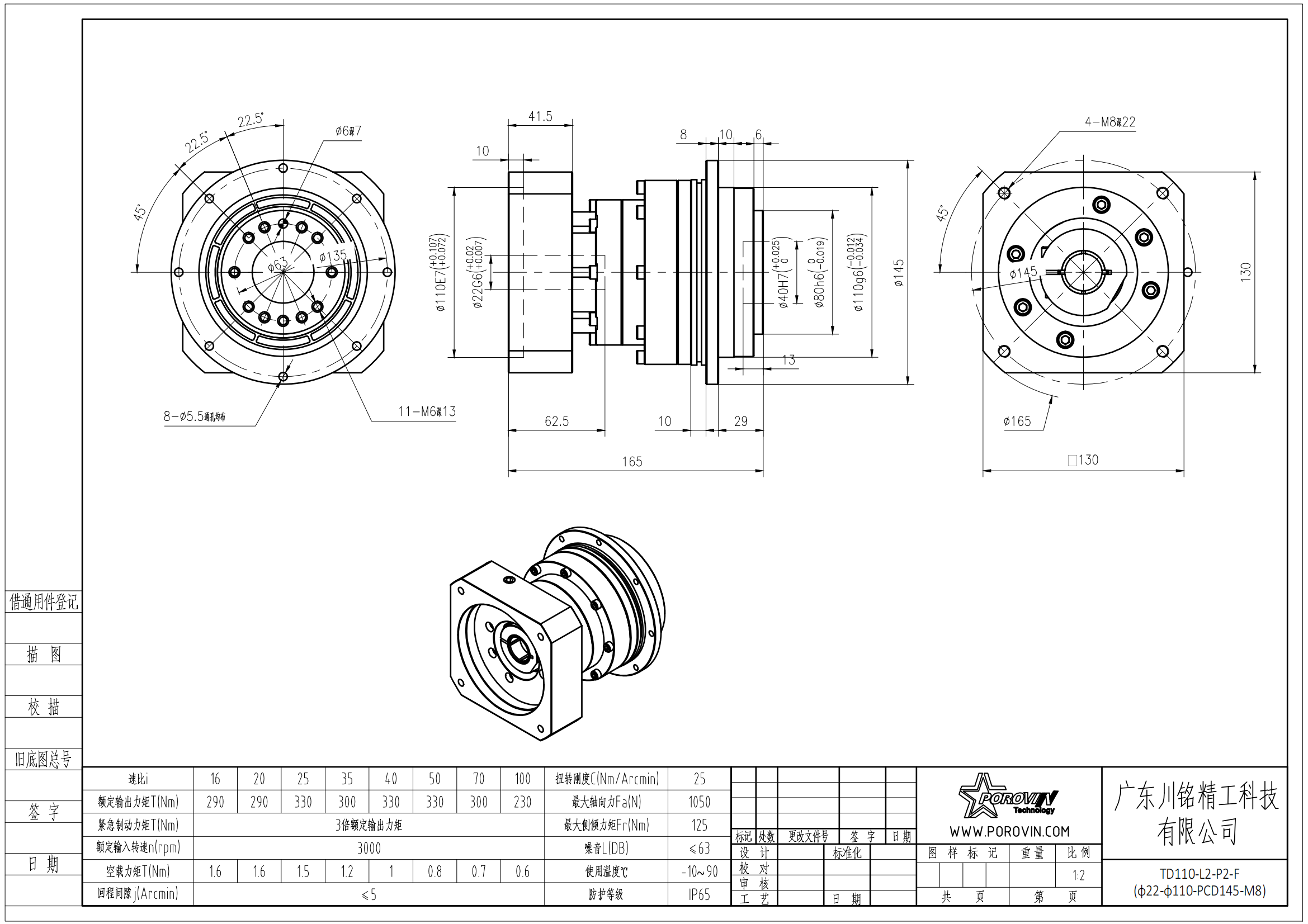

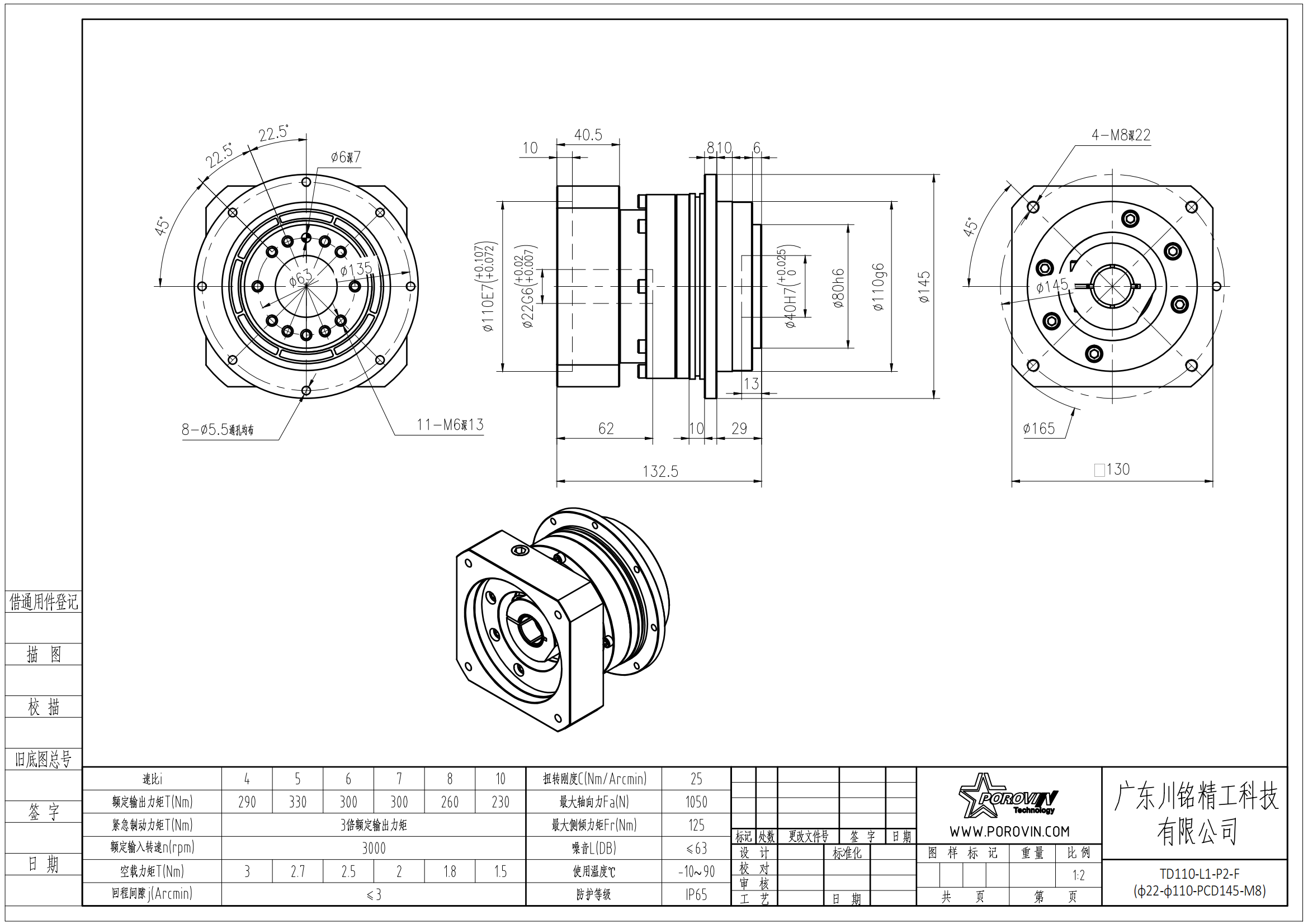

图纸下载

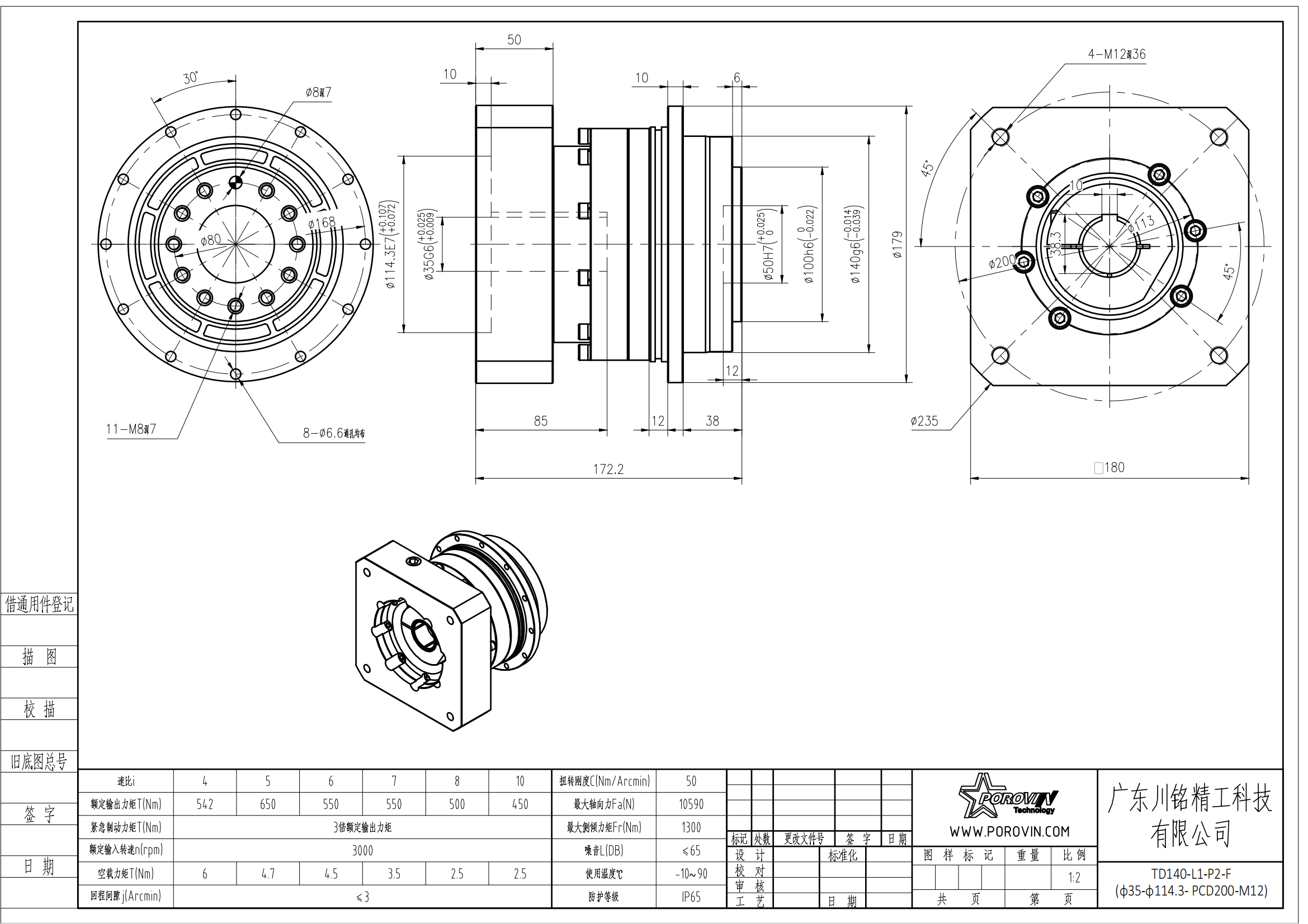

TD140高精密斜齿盘式行星减速机

点击展开

点击关闭
TD140高精密斜齿盘式行星减速机

*以上为标准输入法兰尺寸，支持其他尺寸定制，请与我司联系
系列细节：
① 行星齿圈：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度本化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
② 精密齿轮：减速机采用螺旋齿轮设计，其齿形啮合率为一般正直齿两倍以上，具有运转平顺、低噪音、高输出扭矩和低背隙的特性。
③ 行星架：齿圈与输出端壳体采用一体化设计，采用优质彩钢，经热锻成型，从而获得较高的材料密度体化设计能保证所有几何尺寸一次性加工，与其他内嵌式，夹装式等结构相比具有更高的精度和强度。
④ 输入轴：输入轴与锁紧装置采用一体化设计双螺栓对称分布，达到动平衡的同时。通过双螺栓强力锁死，有效防止电机轴传动打滑，实现高精度零背隙动力传送。
⑤ 连接板：先进连接板设计，安装容易可与各种厂家伺服，步进马达完美结合。

产品特点：
<整体设计可容许伺服马达高转速的输入，达到最大扭矩输出。可搭配圆形法兰面连接，大幅缩小安装的空间。
<兼具低运转背隙、高效率、低噪音及长寿命的特点。

应用领域：高精密斜齿行星减速机广泛应用于印刷机械、机械手臂、火焰切割机、数控车床、医疗器械、纺织机械、量测仪器、机器人、食品包装机、起重运输等行业中。

服务支持：全国技术服务支持，川铭秉承独有的售前、售中、售后的服务，与客户保持密切联系，及时响应客户要求。保证出厂的每款产品在抽检之后，再次进行全检出货。
我们有专业的技术团队和应用工程师，客户在产品使用中，遇到任何问题，会在第一时间找出相对应对策，与您联系，提供解决方案。技术到达现场处理，广东省内24小时内到达，广东省外48小时内到达。所有产品规格，都可提供设计 CAD 和 3D 图纸，如有需求请与我司联系。

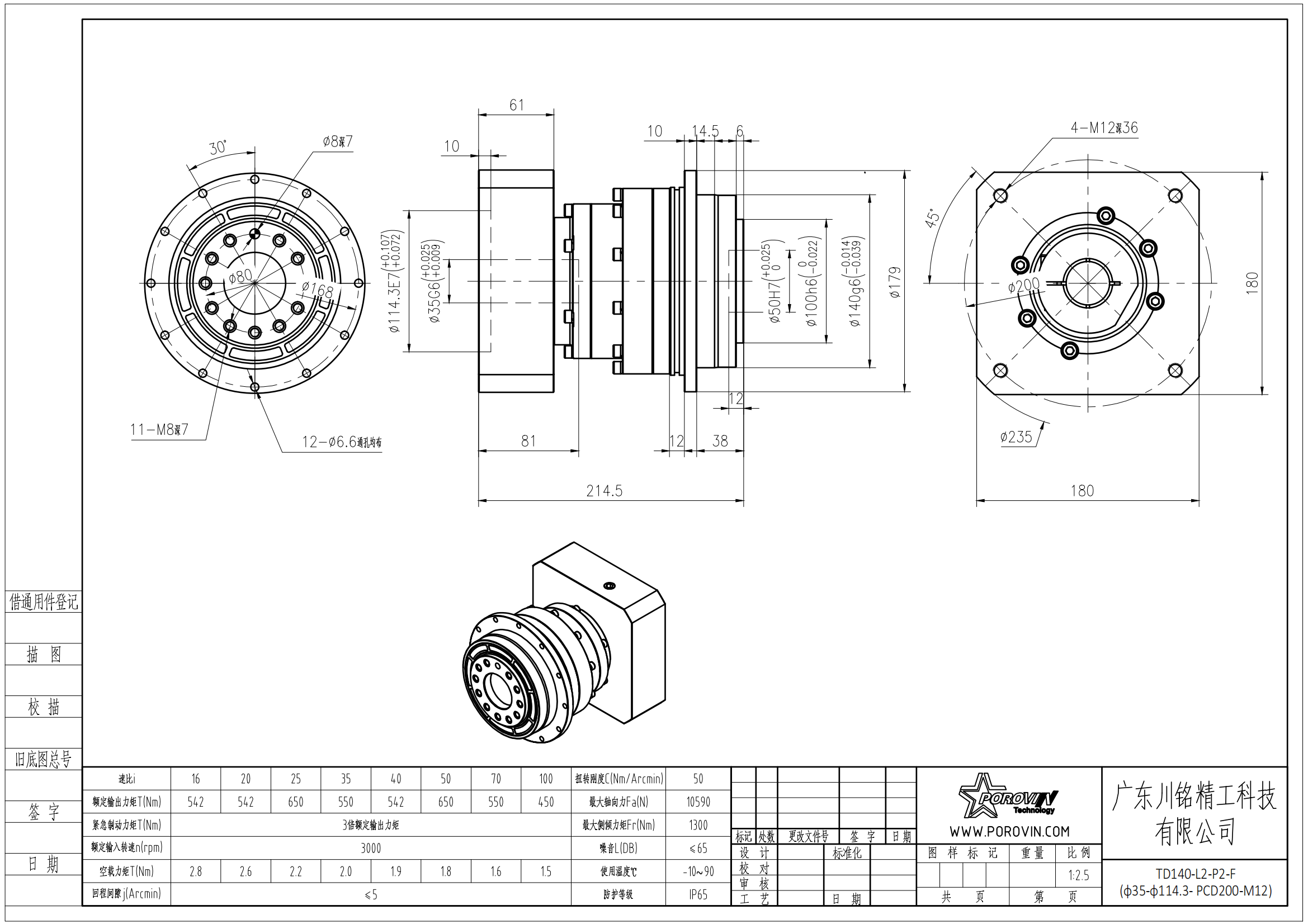

图纸下载
